◆ 楕円の書き方 〜定規とコンパスで書ける疑似楕円

2014.08.07 Thursday 11:41
0
     お暑うございますm(_ _)m
    たまに更新したと思ったら、超絶マニアックなポストw

    仕事柄、楕円曲げ加工のご依頼を頂く事が多いのですが、CADなどで描く楕円は放物線なので、機械加工ではとても難しい、というか弊社では出来ません^^;
    そこで、いくつかの円を組み合わせた展開図を起こし、曲げ加工に入ります。
    今回は、コンパスと定規があれば簡単に描ける、疑似楕円の書き方をご紹介します。
    3分割と大雑把なのですが、円と円の接合点に矛盾のない、キレイな楕円です。

    「んなモン誰が使うんじゃい!」

    というご意見は至極ごもっともですがw、DIYとか?夏休みの工作とか?
    に役だったりしないかな〜と。
    もちろん、備忘録として自分のためにもw
    図解を中心に、なるべく簡単に説明していくつもりですが、苦手な方は飛ばして下さいwww

    1. 長半径、短半径をもとに、長方形を書きます。


    書きたい楕円の半径を決めます。
    今回は分かりやすく200x300、abcdとしました。
    あらかじめ、対角線bd(図では点線)を書いておきます。
    見づらくなるので、次からの図では、サイズを消しちゃいますよ。

    2. aから、辺bdに直角に交わる線を書き、辺bcから垂直に伸ばした線と結びます。
    2
    交点eとし、辺aeと辺cdの交点をfとしました。

    3. 角cを中心とした円を書きます。
    3
    円cの半径は

    (bc+cd)÷2-bc

    です。
    今回の寸法に当てはめてみると

    (200+300)÷2-200=50

    となります。

    だんだん面倒になってきましたw
    更に、交点fを中心とし、円cと接合する円を書きます。

    4. 交点fを中心とした、半径fdの円を書きます。
    4
    ようやく楕円のとっかかりまで来ましたよw
    分かりやすいよう、赤で書きました。

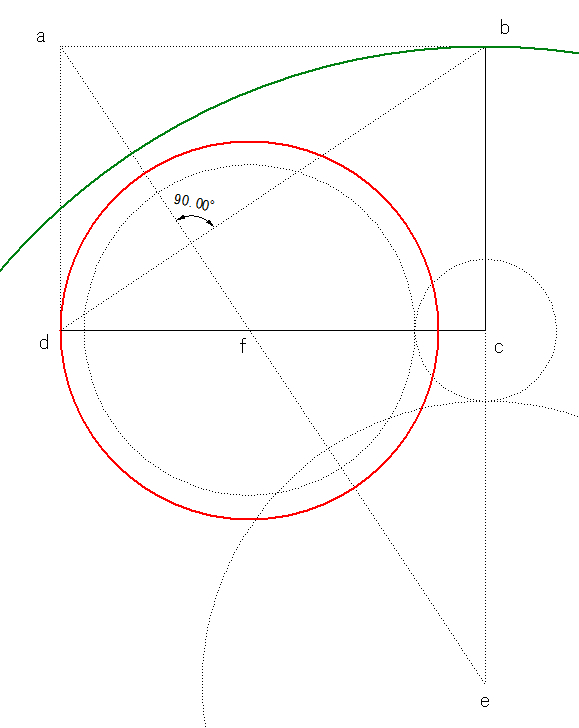

    5. 辺beを半径とした円を書きます。
    5
    楕円の一番大きな円部分です。
    こちらは、緑で書きました。

    6. 角eを中心とし、円cと接合する半径の円を書きます。



    大丈夫ですか?w
    あともう少しで完成ですよ。

    7. 交点fを通る線を書きます。

    7

    交点f、円eと円fの交点、円fd(赤丸)を直線で結びます。
    分かりづらいかもしれませんが、青い点線で結んであります。

    8. 先程書いた線を半径とした円を書きます。
    8

    青で書きましたよ。
    ほら、楕円になりました!

    9. 余分な線を消して完成!
    9
    ね?
    すごいキレイな楕円でしょ?www

    今回は図解が大きくなってしまうため1/4円で書きましたが、対照に書いていけば、もちろん円になりますよ。
    三角定規(直角を測るので)とコンパスだけで簡単に書けますし、結構面白いので、チャレンジしてみて下さいまし。
